초경량비행장치에서 ESC의 역할과 성능 이해하기





서론: 드론 비행의 숨겨진 컨트롤러

드론을 막 처음 시작했을 때, 모터 아래 작게 자리 잡은 회로 하나가 도대체 무슨 역할을 하는지 참 궁금했습니다. ‘모터는 회전하고, 배터리는 전기를 공급하는데 이건 뭐지?’라는 생각이 들었죠.

그게 바로 ESC(Electronic Speed Controller, 전자 속도 조절기)였습니다.

드론의 비행은 겉보기엔 단순하지만, 그 안에는 수많은 제어 로직과 정밀한 전자 장치가 숨어 있습니다.

ESC는 그 중에서도 ‘조종사의 손’을 모터로 전달하는 가장 중요한 부품 중 하나입니다.

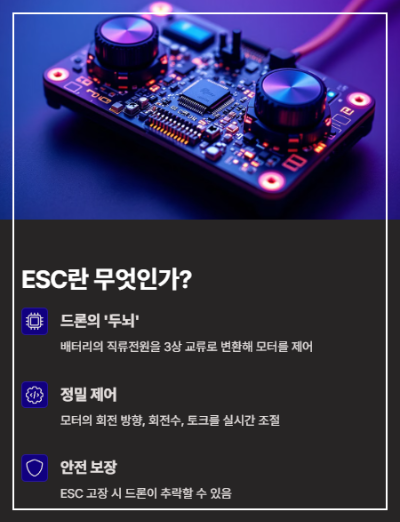

ESC란 무엇인가?

ESC는 배터리로부터 공급되는 직류 전원을 3상 교류로 변환해 브러시리스 모터를 회전시키는 장치입니다.

단순한 속도 조절기가 아닌, 실시간으로 입력을 분석해 모터의 회전 방향, 회전수, 토크를 조절하는 ‘두뇌’에 가깝습니다.

제가 교육용 드론을 테스트하던 중, ESC 하나가 과열로 고장 나면서 기체가 급전실을 그리며 추락한 적이 있었습니다. 그 일을 계기로, 드론의 안정성과 비행 품질에서 ESC의 중요성을 더욱 절감하게 되었죠.

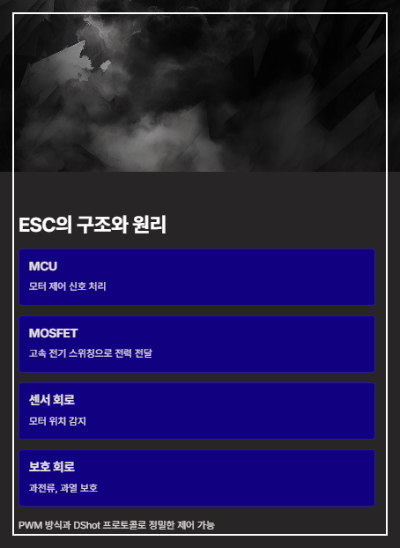

ESC의 구조와 원리

전자속도조절기의 기본 구성은 다음과 같습니다:

MCU(마이크로 컨트롤러): 모터 제어 신호 처리

MOSFET: 고속 전기 스위칭을 통한 전력 전달

센서 회로: 모터 위치 감지(센서 방식/센서리스 방식)

보호 회로: 과전류, 과열 보호 등 안정성 보장

PWM(Pulse Width Modulation) 방식은 대부분의 ESC에서 채택하는 제어 방법입니다.

최근에는 DShot 프로토콜처럼 디지털 방식으로 더 정밀하고 빠른 신호 전송이 가능한 기술도 널리 사용되고 있습니다.

무인멀티콥터에서 ESC의 실제 적용

제가 쿼드콥터 실습을 하던 수강생들과 함께 한 프로젝트에서, 한쪽 ESC의 응답 속도가 미세하게 늦은 것을 발견한 적이 있습니다.

겉보기에는 멀쩡했지만, 고속 회전 중 불균형이 생기며 기체가 한쪽으로 기우는 현상이 발생했죠.

캘리브레이션과 ESC 펌웨어 업그레이드를 통해 해결했지만, 이 작은 차이가 실제 비행에서 얼마나 큰 영향을 주는지 몸소 느낄 수 있었습니다.

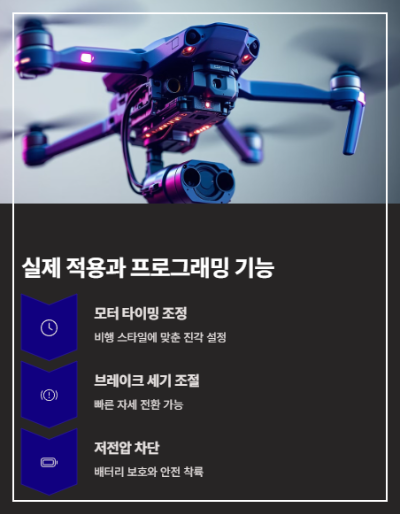

프로그래밍 가능한 기능들:

모터 타이밍 조정: 비행 스타일에 따라 진각 조절

브레이크 세기 조절: 빠른 자세 전환에 유용

저전압 차단: 배터리 보호와 안전 착륙

시동 전류 설정: 모터 기동 시 최적값 설정

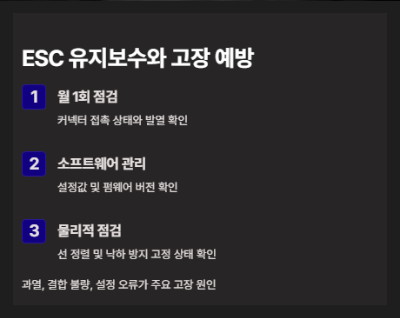

ESC 유지보수와 고장 예방

정기적인 점검은 필수입니다. 한 달에 한 번 ESC 상태를 다음 기준으로 확인하세요:

커넥터 접촉 상태 확인

발열 및 냄새 체크

소프트웨어 설정값 및 펌웨어 버전 확인

ESC와 모터 간의 선 정렬 및 낙하 방지 고정 상태

저는 실습 드론 10대를 운영하면서, ESC 고장만으로 발생한 추락 사고를 최소 5번은 겪었습니다. 대부분 과열이나 결합 불량, 혹은 초기 설정 오류로 인해 발생한 문제였습니다.

미래의 ESC는 어디로 향할까?

드론 기술은 빠르게 진화하고 있습니다. ESC 또한 예외는 아니죠.

AI 기반 자기 학습 제어: 실시간 비행 조건에 따라 ESC가 자동으로 제어 파라미터를 조정

모터-ESC 일체형 구조: 더 가볍고, 배선도 적어짐

스마트 진단 기능 내장: ESC 자체적으로 이상 징후를 감지하고 앱으로 경고 전송

이런 기술들이 상용화되면, 유지보수 효율은 물론 안전성까지 획기적으로 향상될 것입니다.

결론: ESC를 아는 만큼, 드론의 실력이 오른다

ESC는 작고 눈에 띄지 않지만, 드론 전체 시스템의 성능을 결정짓는 중요한 요소입니다. 정밀한 세팅과 꾸준한 관리만으로도 비행 품질은 분명 달라집니다. 드론을 더 잘 알고, 더 안정적으로 운용하고 싶은 분이라면 ESC부터 정확히 이해해보는 것을 권합니다.
